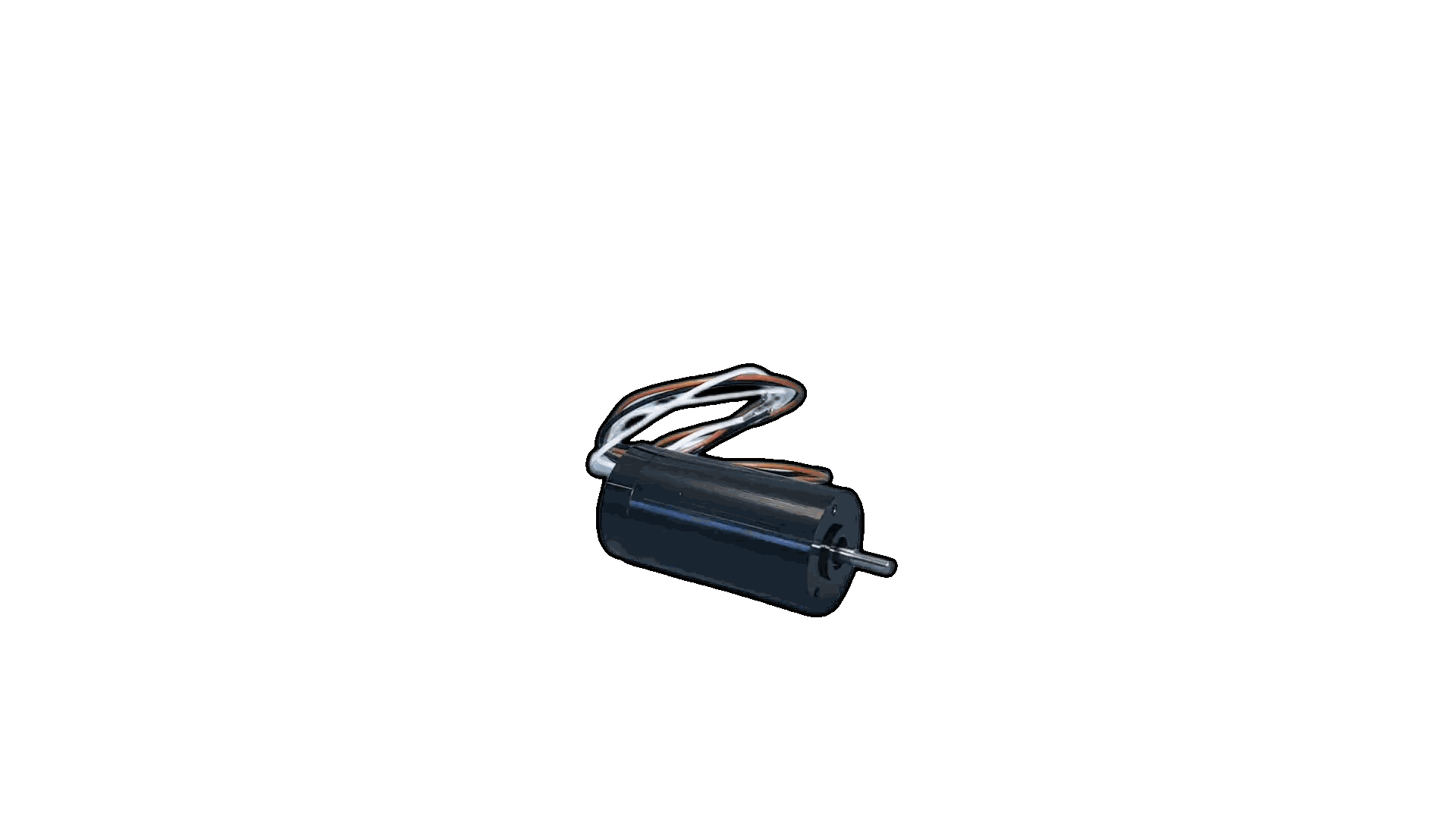

EC-max 22系列
美科泰乐 EC-Max 22 系列专为中型高功率应用而设计。这些电机采用强大的钕铁硼磁体和优化的绕组,可提供稳定的高功率输出,且发热量低。低噪音、低振动的运行特性确保了可靠的长期性能,使其成为自动化设备、无人机和中型机器人的理想选择。
电机外径 (mm) | 极数 | 电机长度 (mm) | 功率 (W) | 电压 (V) | 空载转速 (RPM) | 每相电阻 (Ω) | 每相电感 (uH) | 空载电流 (A) | 额定转速 (RPM) | 额定扭矩 (mN.m) | 额定电流 (A) | 转子惯量 (gcm²) | 霍尔选项 | 仅电机代码 | 预览 PDF | 下载 PDF | 预览 CAD (DWG) | 下载 CAD (DWG) | 预览 STEP | 下载 STEP | SLDPRT 下载 |
---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
22 | 2 | 43 | 18.2 | 24 | 18000 | 4 | 240 | 0.08 | 13500 | 13.5 | 1.1 | 3.2 | Yes | BL2243-24-P2-18000 104004301 | 预览 | 下载 | 预览 | 下载 | 预览 | 下载 | |
22 | 2 | 50 | 97.8 | 30 | 40000 | 0.75 | 55 | 0.25 | 36226 | 27 | 4 | 2.5 | Yes | BL2250-30-P2-40000 104005007 | 预览 | 下载 | 预览 | 下载 | 预览 | 下载 | |
22 | 2 | 60 | 35 | 36 | 16030 | 2.2 | 300 | 0.17 | 14904 | 23.5 | 1.2 | 4.83 | Yes | BL2260-36-P2-16030 104006002 | 预览 | 下载 | 预览 | 下载 | 预览 | 下载 | 下载 |
