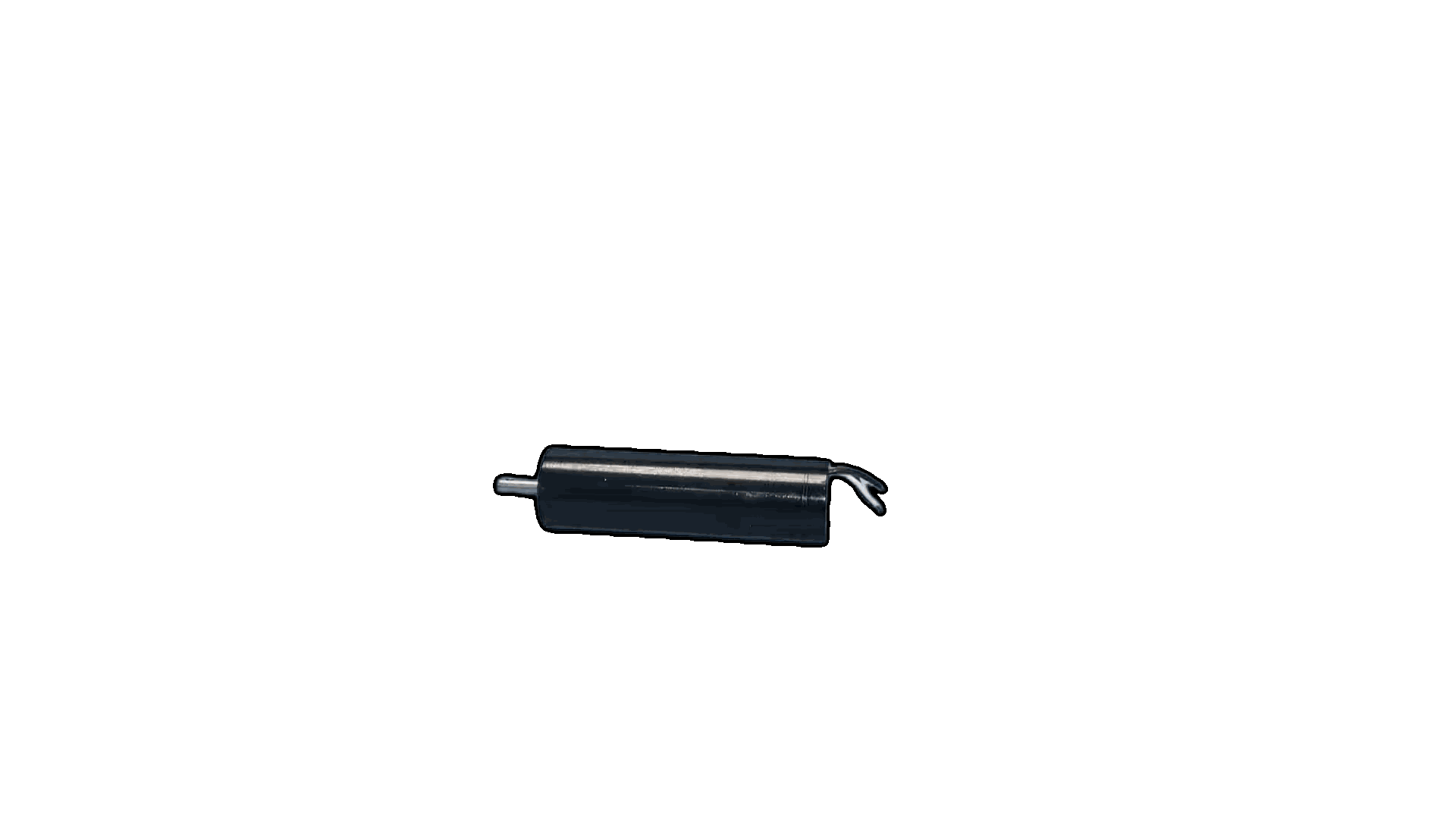

EC-max 16系列
美科泰乐EC-Max 16 系列在尺寸和性能之间实现了理想的平衡。这些无槽无刷电机提供多种长度和功率选择,具有快速响应、低惯性和高效率等特点,既支持高速运行,又支持精确定位。低发热量和安静运行的特性使其非常适合工业自动化、航空航天设备和智能机器人。
电机外径 (mm) | 极数 | 电机长度 (mm) | 功率 (W) | 电压 (V) | 空载转速 (RPM) | 每相电阻 (Ω) | 每相电感 (uH) | 空载电流 (A) | 额定转速 (RPM) | 额定转矩 (mN.m) | 额定电流 (A) | 转子惯量 (gcm²) | 霍尔选项 | 预览 PDF | 下载 PDF | 预览 CAD (DWG) | 下载 CAD (DWG) | 预览STEP | 下载 STEP | 下载 SLDPRT |
---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
16 | 2 | 32 | 4.6 | 6 | 12000 | 4.7 | 150 | 0.15 | 7000 | 6.5 | 2 | 0.8 | Yes | 预览 | 下载 | 预览 | 下载 | 预览 | 下载 | |
16 | 2 | 32 | 12.6 | 6 | 24000 | 1 | 37 | 0.15 | 15000 | 5.3 | 1.85 | 0.8 | Yes | 预览 | 下载 | 预览 | 下载 | 预览 | 下载 | |
16 | 2 | 45 | 9 | 24 | 11000 | 22 | 1350 | 0.04 | 9000 | 10 | 0.8 | 0.72 | Yes | 预览 | 下载 | 预览 | 下载 | 预览 | 下载 | |
16 | 2 | 45 | 29.3 | 24 | 40000 | 1.45 | 90 | 0.15 | 36523 | 8.01 | 1.58 | 0.72 | Yes | 预览 | 下载 | 预览 | 下载 | 预览 | 下载 | |
16 | 2 | 45 | 27 | 32 | 40000 | 2.6 | 200 | 0.09 | 36849 | 7.3 | 1.05 | 0.72 | Yes | 预览 | 下载 | 预览 | 下载 | 预览 | 下载 | |
16 | 2 | 56 | 40 | 24 | 40000 | 1.3 | 70 | 0.13 | 35920 | 11 | 2 | 1.2 | Yes | 预览 | 下载 | 预览 | 下载 | 预览 | 下载 |
