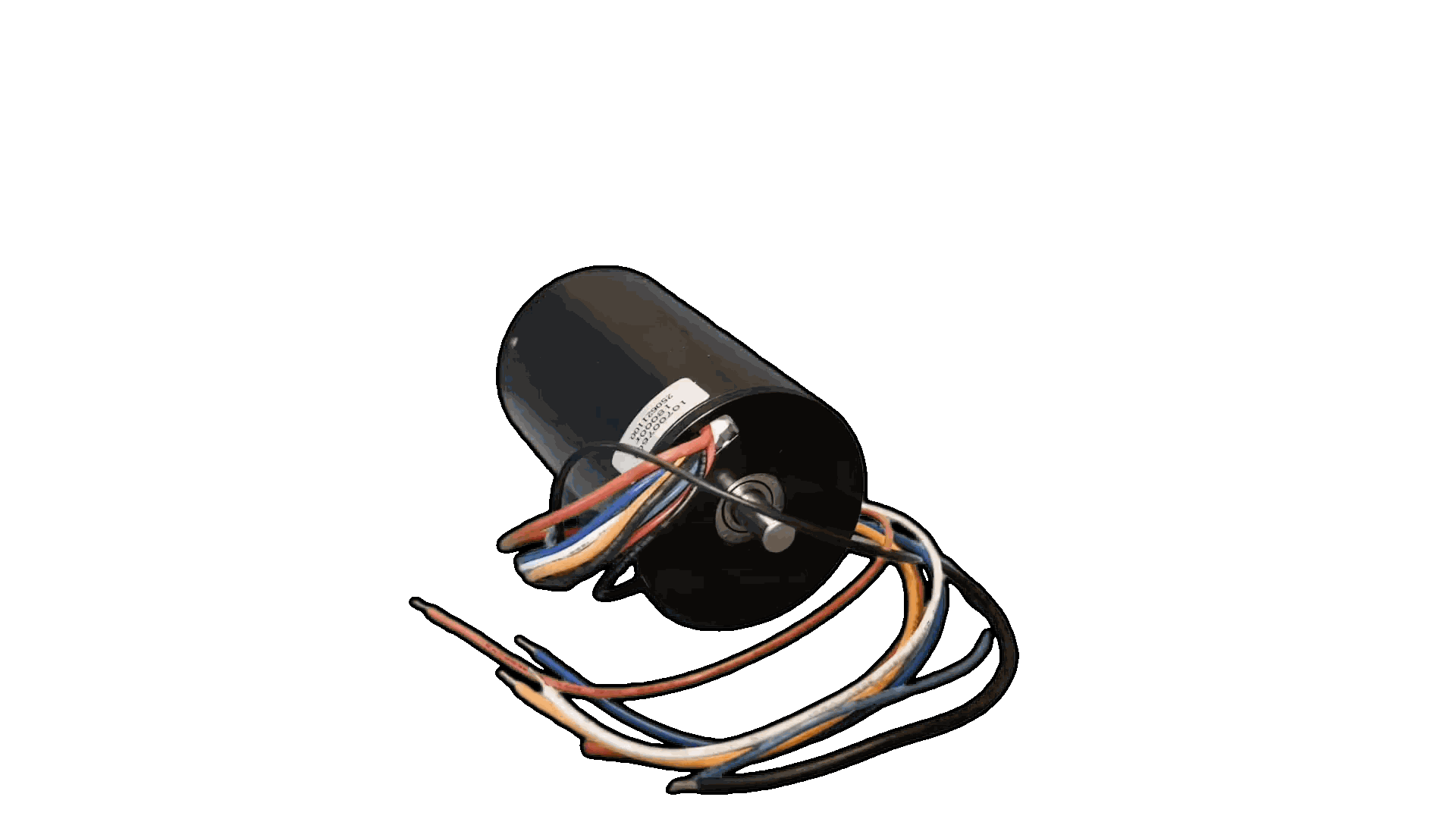

EC-max 43系列
美科泰乐的EC-Max 43 系列是 EC Max 产品线中直径最大的电机,专为超高功率和高扭矩应用而设计。该系列电机采用高性能钕铁硼磁体和优化的绕组,具有低惯性、高效率和精确的高速定位等特点。低噪音和高效的热管理使其成为工业自动化、大型机器人和精密设备的理想选择。
电机外径 (mm) | 极数 | 电机长度 (mm) | 功率 (W) | 电压 (V) | 空载转速 (RPM) | 每相电阻 (Ω) | 每相电感 (uH) | 空载电流 (A) | 额定转速 (RPM) | 额定转矩 (mN.m) | 额定电流 (A) | 转子惯量 (gcm²) | 霍尔选项 | 预览 PDF | 下载 PDF | 预览 CAD (DWG) | 下载 CAD (DWG) | 预览STEP | 下载 STEP | 下载 SLDPRT |
---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
43 | 2 | 50 | 77 | 24 | 9000 | 1.2 | 220 | 0.6 | 6700 | 115 | 5 | 49 | Yes | 预览 | 下载 | 预览 | 下载 | 预览 | 下载 | 下载 |
43 | 2 | 76 | 118 | 48 | 12000 | 1 | 62 | 0.22 | 11302 | 105 | 3.5 | 75 | Yes | 预览 | 下载 | |||||
43 | 2 | 76 | 110 | 24 | 8500 | 0.3 | 98 | 0.5 | 7400 | 150 | 6.1 | 75 | Yes | 预览 | 下载 | 预览 | 下载 | 预览 | 下载 | |
43 | 2 | 76 | 125 | 24 | 12000 | 0.27 | 62 | 0.45 | 10000 | 125 | 6.5 | 75 | Yes | 预览 | 下载 | 预览 | 下载 | 预览 | 下载 | |
43 | 2 | 76 | 150 | 24 | 13000 | 0.16 | 41 | 1.2 | 11000 | 135 | 8.5 | 75 | Yes | 预览 | 下载 | 预览 | 下载 | 预览 | 下载 | |
43 | 2 | 76 | 155 | 24 | 18000 | 0.13 | 32 | 1.12 | 15000 | 103 | 6.25 | 75 | Yes | 预览 | 下载 | 预览 | 下载 | 预览 | 下载 | |
43 | 2 | 76 | 150 | 24 | 22000 | 0.115 | 20.2 | 1.2 | 18700 | 80 | 5.4 | 75 | Yes | 预览 | 下载 | 预览 | 下载 | 预览 | 下载 | |
43 | 2 | 90 | 140 | 24 | 8500 | 0.24 | 80 | 0.5 | 7930 | 176 | 7.1 | 89 | Yes | 预览 | 下载 | 预览 | 下载 | 预览 | 下载 |
